Pomoc se zapojením BUSE BS 120

[Minebusák]

Ahoj, včera mi přišel panel BS 120 od firmy BUSE BLANSKO. Chci si ho propojit s počítačem, ale nevím jak. Pomůžete mi s tím někdo prosím? BS Loader mám, gBUSE1 mám, .hex s databází pro BS 120 mám, COM port na počítači mám, kabel není problém, ale jde mi o ten zbytek. Potřebuji převodník z RS232 na IBIS WAGENBUS? Jde napájení panelu kabelem z počítače? Jediné, kam se to dá všechno zapojit, jsou takové vstupy s pacičkami, na kterých je +V, OV, SD, MS, ED a ME. Za každou radu která mi pomůže budu moc vděčný

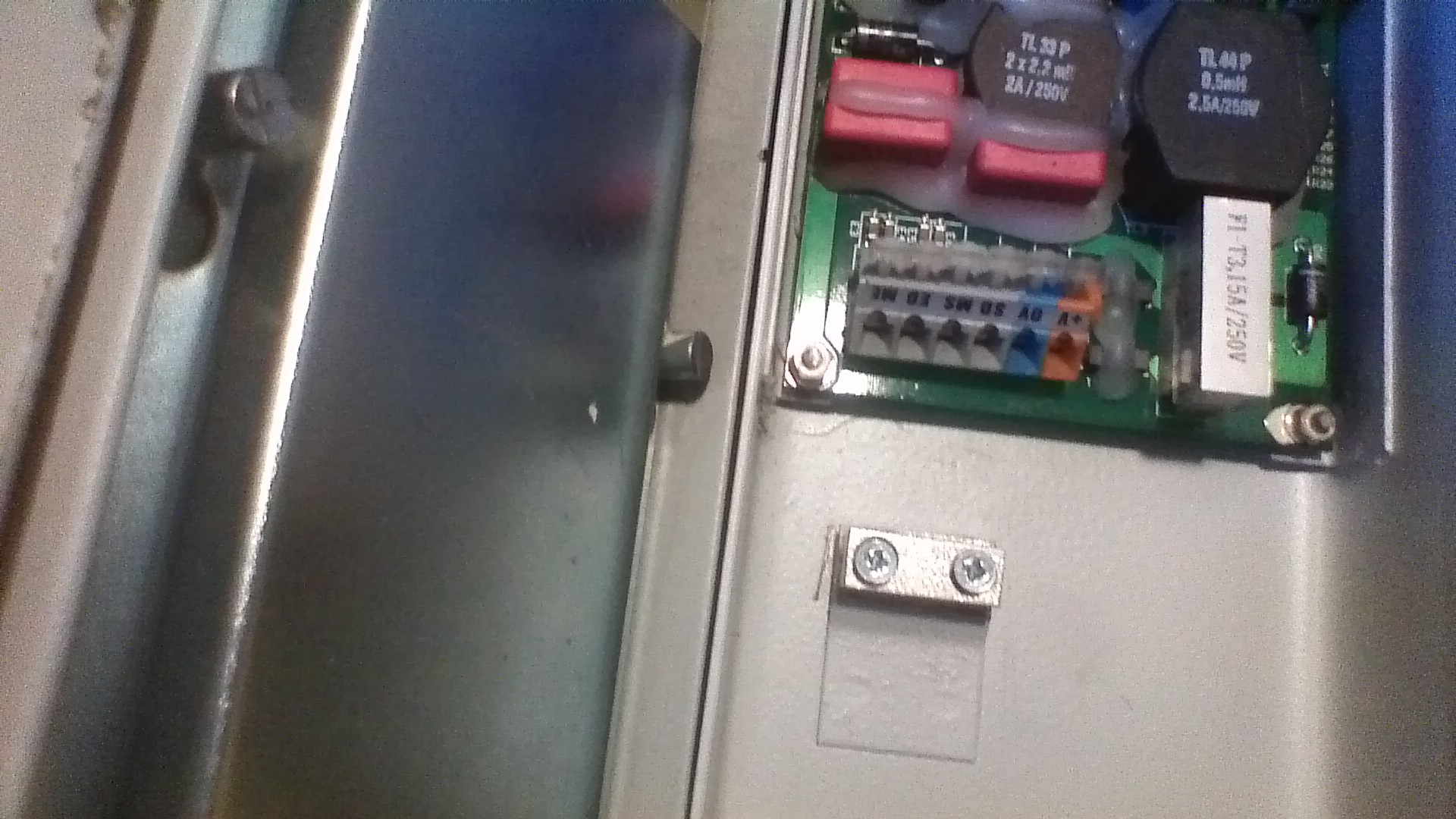

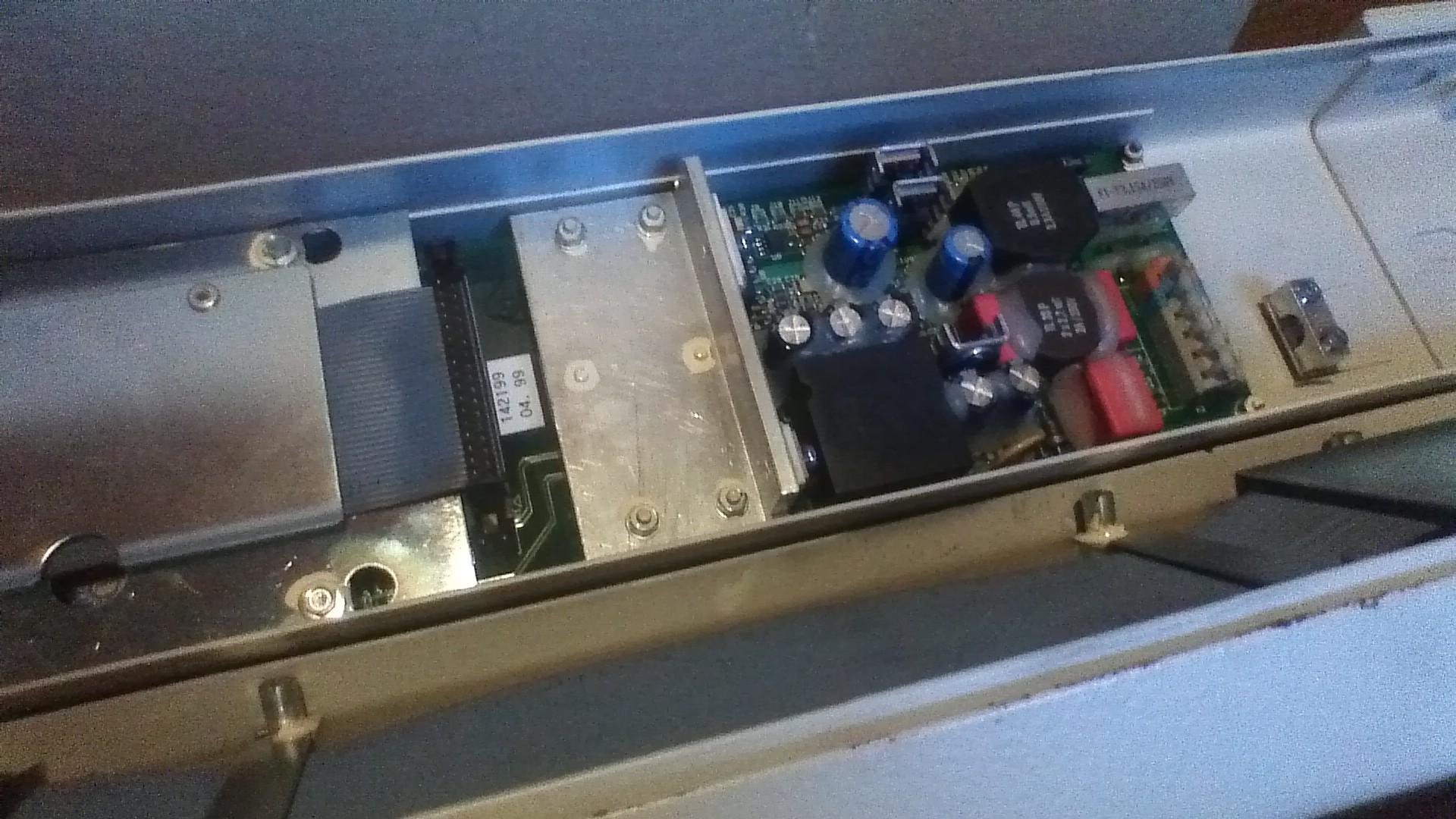

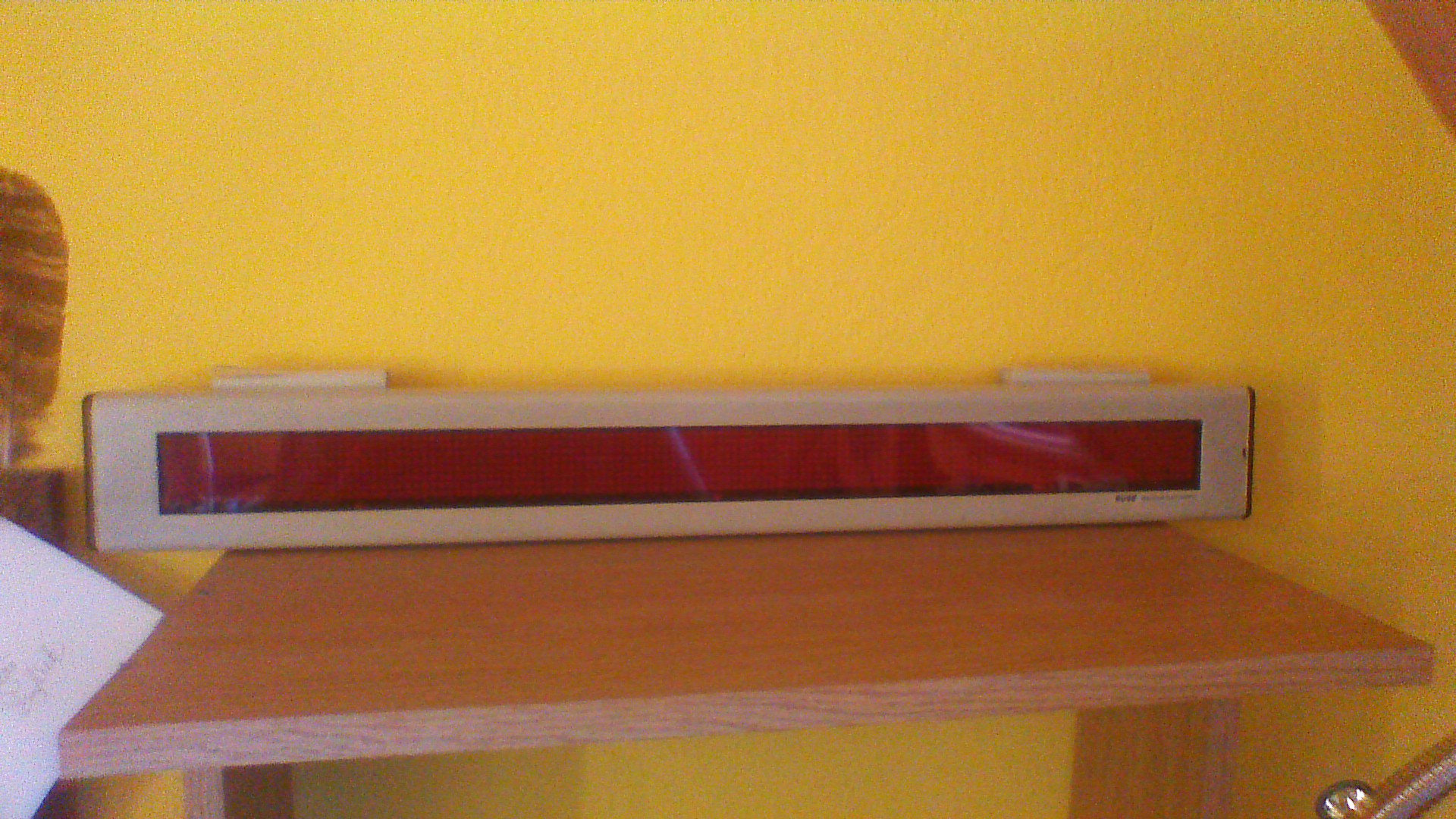

PS: Fotky dole

[fanda124]

1, IBIS sběrnice jsou 4 wago svorky.

SD-příkaz-hnědá
MS-zem příkazu-bílá
ED-odpověď-značení-zelená
ME-zem odpovědi-značení-žlutá

+V je přívod 24V
0V je přívod -24V

2,
Na počítač panel jinak než přes převodník nebo BS100 nejde
A převodníky vyráběla nějaká firma a 1ks prodávali snad za 4000 nebo pokud budeš mít štěstí tak zkusit přímo převodník od BUSE

3,
A pokud panel chceš ovládat přes BSLoader tak toho moc neuděláš Musel by jsi mít vytvořený program který by posílal příkazy zC,zD,l.... atd což bez trochu programování neuděláš

4,
Není to úplně hračka pro každého no

[Minebusák]

Jestli to správně chápu, potřebuju převodník z RS 232 na IBIS. K tomu něco, co mi dá 24v. Chápu to správně?

[fanda124]

Přesně Na GME.CZ se dá sehnat zdroj 200W 24V 5A za cca 500 I jenom tenhle malej šmejd má sám o sobě spotřebu 1,8A je to napsáno na horním výrobním štítku

[Minebusák]

Fando, nešlo by použít toto? Na K Reportu bylo napsáno, že IBIS je vlastně TTL zesílené o napětí 24v. Nešlo by tedy použít RS232 do TTL?

//:Nebo jsem našel ještě TOTO, a to by mohlo jít, ne?

[fanda124]

TTL to rozhodně není Jen podobný Ale tady je třeba převodník na IBIS,232,485 Nic jiného ti asi nezbyde než koupit toto

http://www.hwpro.cz/oc/index.php?route= ... duct_id=79

[Minebusák]

O_o

Ta cena je hrozná, ale dá se zkousnout...

IBIS-232/485
Napájení: 24 DC ± 10%
Spotřeba modulu: typ. 80mA
Komunikační rychlost: 300 ~ 9600Bd (standard 1200Bd, 7, 2, E)
Ovládání 1: RS-232 (TX, RX, 0V), obousměrné, do 5m
Ovládání 2: RS-485 (a+, b-), linka TX a RX, do 1km
FCE: Ochrana proti přepólování, stabilizace IBIS 21V, signalizace TX, RX, napájení
Rozměry: 145 x 35 x 29mm
Váha: 60g
Příslušenství: návod CZ, uchycovací materiál

Asi jsem debil, ale to jako mám přidat napájení ještě pro toto???
Vzdyt to se nedoplatim Přide mi blbost kupovat dva zdroje, jeden pro panel a druhý pro toto... Nebo to napájení jde tím RS 232? :/ No co, díky, pokud něco jiného nenajdu, koupím toto, kdyžtak to vrazím do nějaké krabičky, aby to nebylo tak odhalené, přec jenom se mi do BS 120 vrtat nechce A od toho IBIS výstupu v tomto "převodníku" do IBIS výstupu v panelu mi na propojení stačí úzké kabely s oholenými konci?

[fanda124]

Tu desku můžeš nechat i mimo panel venku. Kabely natáhneš z panelu do převodníku a pak přes RS232 kabelem do PC nebo redukcí RS232-USB. A ze zdroje si vyvedeš prostě dva plusy dva mínusy Není to nijak limitovaný že by jsi tam musel mít jen jeden kabel ve svorce Nebo si je navedeš do čokolády a rozvedeš Nebo mu dáš napájení přímo z panelu

[Minebusák]

Ten převodník bude mimo panel stopro, dám ho do nějaké krabičky, do které vystřihnu díry na výstup od IBIS, na RS232, a na LED diody, abych je taky viděl svítit. Ještě mám jeden dotaz, (minimálně ), ale na to se musím nejdřív kouknout na obrázky toho převodníku

//: RS232 půjde rovnou do převodníku, na PC COM port mám
///: Jde mi hlavně o to, abych nespálil nějaký obvody. To by bylo těch něco přes 2000 kč v pr... v hajzlu

[fanda124]

Proč by nešla ? RS232 je vlastně COM takže to máš fuk Ale když to vedeš na přímo tak je to lepší.
